电容和电阻与晶振如何搭配运作

在电路中，电容和电阻与晶振的搭配运作至关重要，它们通过不同组合实现稳定振荡或功能调节。

 一、晶振的基础作用

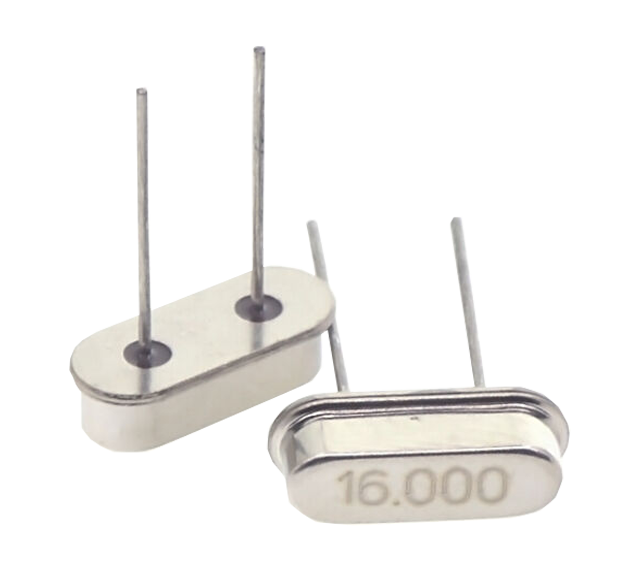

晶振（晶体振荡器）通过石英晶体的压电效应，产生稳定的高频振荡信号，是电路中的“时钟核心”，为芯片、通信模块等提供精准的时间基准。

 二、电容与晶振的搭配：稳定振荡频率

 1. 负载电容（并联电容）

作用：与晶振并联的两个电容（通常为10pF~33pF），决定晶振的实际工作频率，补偿电路中的寄生电容，确保振荡频率接近标称值。

原理：晶振等效为“电感+电容+电阻”的串联谐振回路，负载电容与晶振形成并联谐振，调整电容值可微调频率（电容越小，频率越高）。

 2. 旁路电容（滤波作用）

 作用：在晶振电源引脚旁并联0.1μF陶瓷电容，滤除电源中的高频噪声，避免干扰振荡信号的稳定性。

 三、电阻与晶振的搭配：维持振荡条件

 1. 反馈电阻（偏置电阻）

 作用：串联在晶振与芯片之间的电阻（通常为1MΩ~10MΩ），为晶振提供合适的偏置电压，确保放大器处于线性工作区，维持持续振荡。

原理：晶振需要放大器提供能量补偿损耗，反馈电阻保证放大器的输入输出相位差满足振荡条件（如 Pierce 振荡电路中，电阻使晶体管工作在放大区）。

四、经典电路搭配示例：Pierce振荡电路

这是最常见的晶振应用电路，结构如下：

1.组成：晶振+2个负载电容（C1、C2）+反馈电阻（Rf）。

2.运作逻辑：晶振作为谐振元件，C1、C2分压形成反馈网络，Rf为放大器提供偏置。

当电路通电，晶振在谐振频率下产生振荡，C1、C2稳定频率，Rf确保振荡持续，最终输出稳定的时钟信号。

 五、搭配注意事项

1.电容选型：负载电容需与晶振规格匹配（如晶振标注“负载电容18pF”，则C1+C2的等效值应接近18pF）。

2.电阻阻值：反馈电阻过大可能导致起振困难，过小则可能烧坏元件，需按芯片手册推荐值选取（如单片机晶振电路常选1MΩ）。

3.布局要点：晶振、电容、电阻应尽量靠近芯片引脚，减少走线长度，避免高频信号干扰。

通过电容和电阻的精准搭配，晶振才能在电路中输出稳定的时钟信号，这一组合是电子设备实现精准计时、通信同步的基础。实际应用中需根据芯片规格和晶振参数调整元件值，以确保电路可靠运行。
